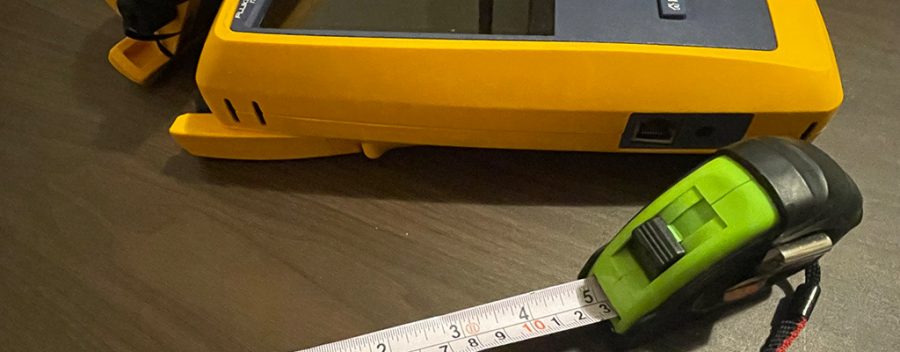

اندازه گیری طول کابل – تستر های DSX فلوک

اندازه گیری طول کابل – تستر های DSX فلوک، اندازه گیری طول کابل با استفاده از تاخیر انتشار propagation delay به دست می آید، جایی که یک سیگنال 10 مگاهرتز به انتهای کابل فرستاده شده و باز می گردد. مدت زمانی که به طول می انجامد تا سیگنال 10 مگاهرتز از کابل عبور نماید و از انتهای آن بازگردد، جهت محاسبه طول کابل استفاده می شود. برای این کار، تستر بایستی آگاهی داشته باشد که سیگنال 10 مگاهرتز با چه سرعتی در آن کابل خاص از آنچه انتظار می رود حرکت نماید. به همین جهت، تسترهای DSX میدانی از اندازه گیری به نام سرعت انتشار اسمی (NVP) بهره می برند که معمولاً به صورت درصد (%) نسبت به سرعت نور در خلاء (300000 کیلومتر در ثانیه) بیان می شود. فروشنده کابل NVP را برای کابل خود اعلام می نماید. بسته به طراحی کابل، این پارامتر می تواند بین 56 تا 78 درصد باشد. درصد NVP بر اساس کوتاه ترین زوج کابل محاسبه می شود.

اندازه گیری طول کابل – تستر های DSX فلوک



قانون 10 درصد، در تنظیم NVP شکلی از عدم قطعیت وجود خواهد داشت. ANSI/TIA-1152 آن را تشخیص می دهد و بیان می نماید. “معیار Pass یا Fail بر اساس حداکثر طول مجاز برای تست کانال یا لینک دائمی می باشد که در ANSI/TIA-568-C.2 مشخص شده است به اضافه سرعت اسمی انتشار (NVP) عدم قطعیت 10٪.” معنی آن این است که اگر محدودیت طول شما برای هر استاندارد ANSI/TIA  برابر 90 متر یا 295 فوت باشد، آزمایش طول تا زمانی که طول از 99 متر یا 325 فوت تجاوز نکند، fail نخواهد شد. جایی که 90 متر یا 295 فوت است. حد معمول برای تست لینک دائمی برای آزمایش Channel، حد معمول 100 متر یا 328 فوت است، بنابراین باز هم، اندازه گیری طول تا زمانی که طول از 110 متر یا 361 فوت تجاوز نکند، ناموفق نخواهد بود.

در مثال زیر، می‌بینیم که طول (بر اساس کوتاه‌ترین زوچ) 0.8 متر از حد فراتر می‌رود، با این حال به دلیل قانون 10% در ANSI/TIA-1152، از حد عبور می‌کند.





قانون 10 درصد تستر فلوک



نکته. توجه داشته باشید که این فرایند مجوزی جهت تست کابل با طوب بیش از 90 متر/295 فوت برای لینک های دائمی یا 100 متر/328 فوت و یا تست کانال ها به شمار نمی آید. چنانچه از میزان طول طراحی و مجاز فراتر روید، قطعا انتظار میرود که Insertion Loss با شکست مواجه شود.

طول نادیده گرفته شده
در استاندارد ISO/IEC11801:2010، طول جهت تایید تست ضرورت نمی باشد. بنابراین شما یک “i” را بالای LENGTH خواهید دید منطق این است که اگر Insertion Loss، Propagation Delay و Delay Skew Pass که همه پارامترهای طول هستند، مورد تایید باشند، عملکرد کابل مناسب خواهد بود.



i برای طول کابل تست



تشخبص تنظیم اشتباه NVP در تستر DSX؟

جدول زیر برای نشان دادن تأثیر یک تنظیم نادرست NVP در دستگاه ارائه شده است.

تنظیم نادرست NVP
