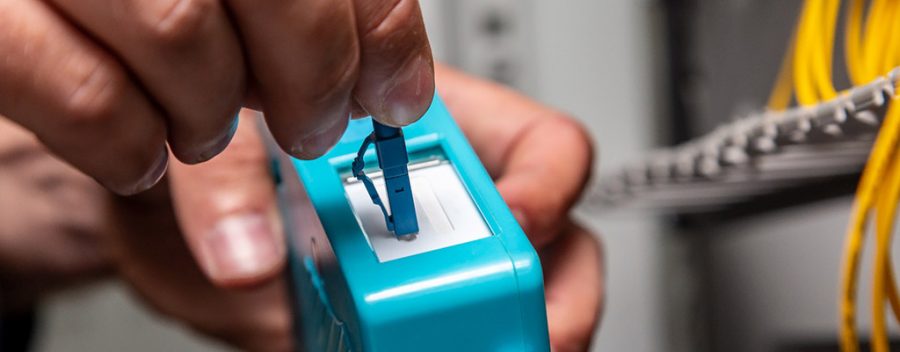

تجهیزات توصیه شده تمیزکاری کانکتور های فیبر نوری

تجهیزات توصیه شده تمیزکاری توسط استاندارد IEC 61300-3-35 و بازرسی کانکتور های فیبر نوری در لیست زیر  ارائه شده اند، این تجهیزات بازرسی بایستی از کمپانی های معتبر تهیه شوند و مواد مصرفی نیز بایستی از پاک کننده های با کیفیت تولید شده باشند تا اطمینان خاطر از تمیز کردن اجزای اتصال همراه باشد.



فهرست

  1. میکروسکوپ بازرسی فیبر
  2. ابزار بازرسی آداپتور
  3. پاک کننده آداپتور فیبر 2.5 میلی متری
  4. پاک کننده آداپتور فیبر 1.25 میلی متری
  5. تمیز کننده کانکتور فیبر MTP
  6. پاک کننده آداپتور فیبر MTP
  7. پاک کننده های سر پنبه ای
  8. دستمال مرطوب پارچه ای بدون بافت



تجهیزات توصیه شده تمیزکاری کانکتور های فیبر نوری

پیش از فرآیند تمیز کاری با استفاده از میکروسکوپ بازرسی فیبر با بزرگنمایی 200 برابر، یک بازرسی نهایی صورت انجام می گیرد. عیوب سطح کانکتور فیبر نوری بایستی با توجه به نوع عیب، اندازه، شدت و مکان، طبقه بندی و توسط بازرس رسیدگی شود.

میکروسکوپ بازرسی فیبر

میکروسکوپ فیبر نوری نوعی میکروسکوپ است که به طور ویژه ای جهت بازرسی تجهیزات فیبر نوری (کانکتور فیبر نوری) برای بررسی بی نظمی ها و عیوب و آسیب های مرتبط سطح انتهایی فرول ها طراحی شده است. ابزارهای بازرسی را می توان برای انواع اینترفیس های فیبر معمولی مانند سیمپلکس (FC، SC، LC، و غیره) و MPO استفاده نمود.



میکروسکوپ بازرسی فیبر

 شکل A – میکروسکوپ بازرسی فیبر





ابزار بازرسی آداپتور

ابزار بازرسی خودکار فیبر نوری تجهیزی است جهت مشاهده وجه انتهایی کانکتور و آداپتور های فیبر نوری با استفاده از میکروسکوپ نوری و صفحه نمایش دیجیتال متصل و یا اتصال به دستگاه OTDR جهت مشاهده سطح انتهایی. دلیل اصلی بازرسی فیبر این است که اطمینان حاصل شود که کانکتورها و آداپتور ها عاری از هرگونه نقص، آسیب یا آلودگی باشند، که وجود هر یک از این عیوب از انتقال کافی نور هنگام اتصال با کانکتور دیگر جلوگیری می کند.



ابزار بازرسی آداپتور

شکل B – ابزار بازرسی آداپتور



پاک کننده آداپتور فیبر 2.5 میلی متری

پاک کننده های آداپتور فیبر نوری به گونه‌ای طراحی شده اند که به‌خوبی با آداپتور ها کار می کنند، این ابزار ها سطوح انتهایی فرول را تنها با یک کلیک پاک می‌کنند و گرد و غبار، چربی و سایر مواد زائد را بدون سوراخ کردن یا خراشیدگی سطح انتهایی از بین می‌برند.



پاک کننده آداپتور فیبر 2.5 میلی متری



شکل C – پاک کننده آداپتور فیبر 2.5 میلی متری



پاک کننده آداپتور فیبر 1.25 میلی متری

این پاک کننده نیز برای اداپتور ها و کانکتور های با قطر 1.25 میلیمتر طراحی شده اند که استفاده از آنها ساده است و در از بین بردن آلاینده هایی که می توانند بر عملکرد نوری تاثیر منفی بگذارند بسیار مؤثر هستند.

پاک کننده آداپتور فیبر 1.25 میلی متری

شکل D – ابزار پاک کننده 1.25mm

تمیز کننده کانکتور فیبر MTP

کانکتورهای MPO/MTP جهت سربندی در لینک های فیبر چند تایی یا آرایه ای با 12، 10 یا 8 تار فیبر استفاده می شوند. تجهیزات تخصصی جهت تمیز کردن و بازرسی MPO مورد نیاز است. یکی از این ابزاهای که بیشتر جهت تمیز کردن کانکتور های MPO مورد استفاده قرار می گیرد تمیز کننده کانکتور MPO/MTP می باشد.

تمیز کننده کانکتور فیبر MTP

شکل E – تمیز کننده کانکتور فیبر MTP



پاک کننده آداپتور فیبر MTP

ابزاری ایده‌آل جهت تمیز کردن آداپتور و کانکتور فیبر نوری MTP،مناسب اتصالات آرایه ای MPO (با نام تجاری MTP) است. این ابزار اتصالات آرایه ای فیبر نوری مبتنی بر فرول MT (نر و ماده) مانند فیبرهای انتهایی را در انواع حالت های ممکن داخل آداپتور، سطح انتهایی یا دیواره کانکتور را تمیز می کند. پاک کننده کانکتور یکبار مصرف بدون الکل و موثر بر گرد و غبار و چربی، با تمیز کردن تمامی 12 فیبر به طور همزمان در زمان صرفه جویی می کند.



پاک کننده آداپتور فیبر MTP

شکل F – ابزار پاک کننده آداپتور MTP



پاک کننده های سر پنبه ای

بخش مهمی از ابزار های تمیز کننده فیبر نوری، پاک کننده های سر پنبه ای بدون پرز یک بار مصرف می باشند، نتایج یکسانی برای تمیز کردن فیبر نوری ارائه می نمایند و دارای دو توع با سر 2.5 میلی‌متری و 1.25 میلیمتری می باشند که هزینه های تمیز کاری بر اساس استاندارد را کاهش می‌دهند.

پاک کننده های سر پنبه ای

شکل G – پاک کننده های سر پنبه ای



دستمال مرطوب پارچه ای بدون بافت

این دستمال های مرطوب فیبر نوری از پارچه پلی استر بدون پرز تولید و ساخته شده اند، جهت تمیز کردن تار فیبر نوری، صفحات انتهایی کانکتور و قطعات الکترونیکی عالی می باشند.
.



دستمال مرطوب پارچه ای بدون بافت



شکل H –  دستمال مرطوب پارچه ای بدون بافت
