دستگاه پولیش کانکتور فیبر نوری

دستگاه پولیش کانکتور فیبر نوری، ماشین های پولیش یا دستگاه های پولیش، همانند دستگاهی که در شکل A نشان داده شده است، پرداخت و پولیش اتوماتیک سطح فرول و انتهای کانکتور های فیبر نوری را انجام می دهد. دستگاه پولیش دو مزیت اصلی دارد: انطباق در کاربرد و هزینه تمام شده پایین تر تولید در حجم بالا. یکنواختی در پرداخت به ویژه در کاربردهای کانکتور های سینگل مد یا تک حالته، که در آن افت بازگشتی بالا مورد نیاز است، پر اهمیت می باشد. حتی در کاربردهای کانکتور های مالتی مد یا چند حالته، نیاز به سازگاری ممکن است استفاده از ماشین‌ها را ضروری نماید.



دستگاه پولیش کانکتور فیبر نوری

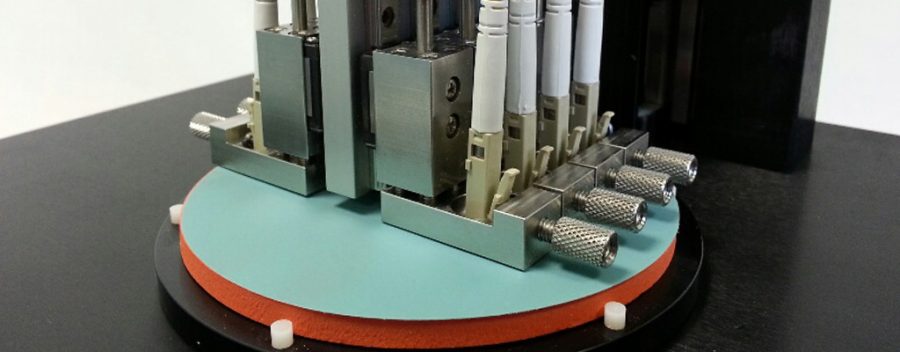

شکل A دستگاه پولیش کانکتور فیبر نوری



دستگاه پولیش کانکتور فیبر نوری



در ارزیابی ماشین‌های پولیش، به دنبال ماشینی باشید که تغییرات در فرآیند پولیش را به حداقل برساند. تغییرات منجر به تغییرات در پرداخت و نتایج متناقض می‌شود. ماشین‌های پولیش تجاری جهت از بین بردن تغییرات در پولیش و دستیابی به پولیش‌های با کیفیت بالا و یکنواخت طراحی شده‌اند. این ماشین‌ها دارای ویژگی‌های زیر هستند:

  1. حرکت پولیش مداری: یک حرکت پولیش مداری، که در آن دیسک پولیش در یک جهت می‌چرخد در حالی که به‌طور غیرعادی مرکز در جهت دیگر حرکت می‌کند، یک الگوی پولیش چرخشی خلاف جهت ایجاد می گردد. حرکت دایره ای ساده
  2. نگه دارنده های چهار گوشه: بست های نگهدارنده در هر چهار گوشه نگهدارنده، فشار فیلم را به طور یکنواخت توزیع می کنند تا صیقل کاری خارج از مرکز را به حداقل برسانند. یک جایگزین رایج – با استفاده از فشار مرکزی از بالا – امکان تکان دادن یا لرزش نگهدارنده کانکتور را فراهم می نماید. چنین حرکتی افست رأس را افزایش می دهد و منجر به سطح های ناسازگار می شود.
  3. فشار پایین: فیلم پولیش بر روی یک پد پولیش لاستیکی قرار دارد. این پدها، همراه با نگهدارنده های چهار گوشه، فشار را به طور یکنواخت در سراسر ناحیه پرداخت توزیع می نمایند. از آنجایی که لنت‌ها انعطاف‌پذیر هستند، به کنترل شعاع انحنا نیز کمک می‌کنند چراکه فرول در حین پرداخت به لنت فشرده می‌شود. پدهای مختلف (و اسپیسرهای همراه) برای انواع مختلف کانکتورها در دسترس هستند. مهم است که از پد مناسب استفاده کنید.
  4. نگهدارنده های اتصال دقیق: دستگاه‌های نگهدارنده اتصال با تلورانس‌های دقیق ماشین‌کاری می‌شوند تا فرول‌ها را دقیقاً جهت پرداخت در جای مناسب نگه دارند.



دستگاه پولیش کانکتور فیبر نوری



انتخاب پولیش دستی در مقابل پولیش ماشینی هم به الزامات کاربرد و هم به حجم کانکتور و تولید بستگی دارد. پولیش دستی می تواند نتایج قابل قبولی در کاربردهای مقیاس کوچک به دست آورد، به ویژه در مواردی که نیازی به افت بازگشتی بالا ندارند. یک تکنسین می تواند در چند ساعت آموزش کاملی را کسب نماید تا پولیش های قابل قبول دستی را ایجاد نماید. با این حال، یکنواختی و کارآمدی هنوز به اندازه پولیش ماشینی نحواد بود، اگرچه کانکتورهای صیقلی دستی مطابق با مشخصات مورد نیاز عملکرد خوبی دارند. به عنوان مثال، یک نصب در محل یا یک برنامه کاربردی فیبر به منازل، نیازمندی های سخاوتمندانه ای در رابطه با عملکرد کانکتور معمولی و کانکتور های با سرعت نصب سریع یا فست کانکتور است.

برخی از ماشین های پولیش جهت مصارف تجاری، مانند کابل کشی های نزدیک به ساختمان ها در پروژه های FTTH (مایل نهایی)، به اندازه کافی کوچک و سبک و قابل حمل می باشند. آنها یا با باتری یا منبع تغذیه جانبی فعالیت می نمایند.
