میکروسکوپ بازرسی فیبر نوری

میکروسکوپ بازرسی فیبر نوری “INSPECTION MICROSCOPE”، ابزاری کارآمد، ضروری و قابل حمل می باشد مطابق شکل A که امکان بازرسی دقیق سطح انتهای فرول کانکتور فیبر نوری و درستی پرداخت‌ها و پولیش مناسب مرتبط و آسیب های احتمالی کانکتور های فیبر نوری را فراهم می‌ نماید. بازرسی میکروسکوپ INSPECTION یک روش کنترل کیفیت مهم جهت ارزیابی اتصالات فیبر نوری به شمار می آید. فرایند تستی بسیار ساده تر از OTDR و پاور متر و سورس، اگرچه می توان آن را همراه با OTDR و تجهیزات اندازه گیری دیگر استفاده نمود.

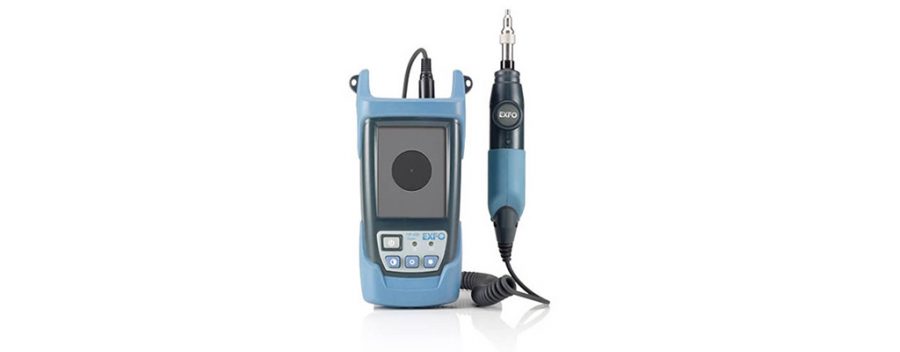

میکروسکوپ بازرسی فیبر نوری



میکروسکوپ بازرسی فیبر نوری

شکل A

میکروسکوپ عبور نور معمولی از طریق عدسی و همچنین نور مایل را امکان پذیر می سازد که حفره ها، خراش ها و الگوهای پرداخت را با جزئیات کامل نشان می دهد. کانکتور های فیبر نوری را می توان چرخاند تا شکل پایان، مستقیم، یا در زوایای بین آن ها، و سطوح پایانی را مشاهده نمود. آداپتورهای مختلفی برای کانکتورها مختلف مورد نیاز است. لنزهای چشمی قابل تعویض و لنزهای شیئی امکان بزرگنمایی بین 40 تا 800 برابر را فراهم می نمایند.



محل آسیب های فرول

عیوب را می توان با توجه به محل قرارگیری آنها در سطح انتهایی فرول کانکتور بررسی و طبقه بندی نمود. چهره سطح پایانی به عنوان سطح متصل شده یک اینترفیس فیبر نوری تعریف می شود. از یک هسته شیشه ای تشکیل شده است و روکش کلد، احاطه شده توسط یک حلقه ساخته شده از سرامیک، پلاستیک یا فلز.



حفظ این سطح کانکتور حیاتی است و بایستی کل این ناحیه همواره از آسیب محافظت شود. محل عیوب یافت شده در حین بازرسی مهم است چراکه نقص عملکرد بر اساس منطقه وجه انتهایی تعیین می شود. ناحیه هسته، که در شکل 1 با منطقه “A” مشخص شده است،  بخش هدایت کننده نور فیبر است و حساس ترین قسمت از همه این مناطق است. نقص در منطقه A به طور مستقیم
بر نوری که به فیبر مجاور منتقل می شود تأثیر می گذارد. بنابراین، بر عملکرد تأثیر منفی می گذارد.





نمای معمولی یک صفحه انتهایی اتصال فیبر واحد
