اتصال کابل فیبر نوری به چه شکل می باشد

اتصال کابل فیبر نوری به چه شکل می باشد؟ انجام عملیات فیوژن یا اسپلایس کابل فیبر نوری و سربندی و اتصال فیبر چگونه می باشد؟  اسپلایس کابل فیبر نوری :‌ برای انجام یک اتصال با کیفیت و سربندی مناسب کابل فیبر نوری با افت ناچیز ، به یک دستگاه فیوژن نیاز دارید تا دو تار فیبر نوری را به هم متصل نماید. در ابتدا باید روکش تار ها را تا جایی که قطر کلد فیب نوری می باشد در حدود 125 میکرون ، با استفاده از یک استریپر Stripper برداشته و آماده نمایید، سپس فیبر را تمیز و تار را با کلیور به صورت مسطح برش می نماید ، این فرایند برای هر دو تار فیبر نوری صورت می پذیرد و در نهایت در داخل دستگاه با یک فاصله دقیق رو به روی یکدیگر قرار دهید تا در نهایت به صورت محوری و جانبی تراز شوند و پس از آماده سازی و فرایند تمیز کردن الکترود ها، فرایند فیوژن تار های فیبر نوری آغاز می شود.

از طریق لینک زیر میتوانید مراحل فیوژن فیبر نوری دنبال فرمایید!
https://docs.msp-ict.com/What-is-Fiber-Optic-Fusion-Splicer-fa.html

جوش فیبر نوری - فیوژن چیست؟

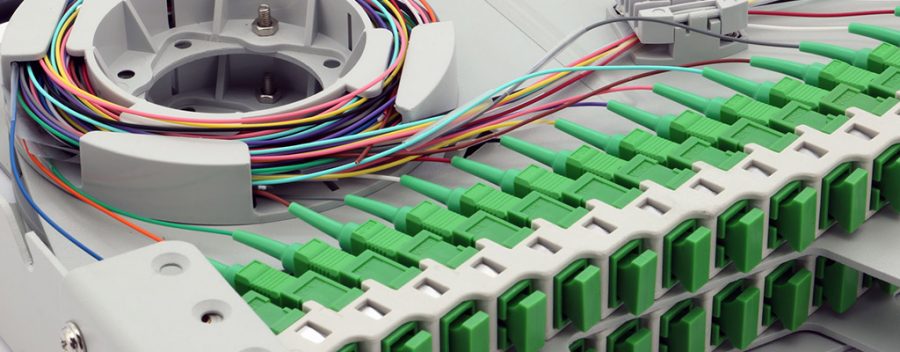

 اتصال کابل فیبر نوری به چه شکل می باشد



دستگاه فیوژن فیبر نوری

دستگاه های فیوژن اسپلایسر دستگاه های به نسبت پر هزینه ای می باشند که دارای یک میکروسکوپ برای مشاهده فیبر با نور پس زمینه و همچنین دارای مکانیزم های دقیق سه بعدی موقیعت یاب جهت قرار دادن تار های نوری می باشند ، فرایند فیوژن معمولا در صفحه نمایش پیش روی اپراتور نمایش داده میشود. پس از تراز شدن کور ها، اسپلایسر دو تار فیبر نوری را با توسط یک قوس الکتریکی Electric arc توسط الکترودهای کوچک ذوب می نماید و باعث اتصال تار ها به یکدیگر می شود. پس از انجام عملیات اسپلایس با فیبر شکننده ای مواجه خواهیم بود که باید از یک محافظ (شرینک حرارتی و یا کریمپ فلزی) جهت نگه داشتن فیبر استفاده نمود. تا فرایند اسپلاس به خوبی پایان یابد.

با مراجعه به لینک های زیر اطلاعات بیشتری دریافت می نمایید و در صورت نیاز به پشتیبانی فنی با کارشناسان ما تماس برقرار فرمایید.
https://article.msp-ict.com/فیوژن-فیبر-نوری-چیست؟/
https://article.msp-ict.com/استاندارد-های-فیبر-نوری/
https://article.msp-ict.com/تفاوت-عملکرد-روکش-کلد-cladding-فیبر-نوری/
https://article.msp-ict.com/کابل-فیبر-نوری-چیست/
https://article.msp-ict.com/ضرورت-تمیز-کاری-اتصالات-فیبر-نوری/
