تفاوت تکنولوژی V-groove با Core Alignment

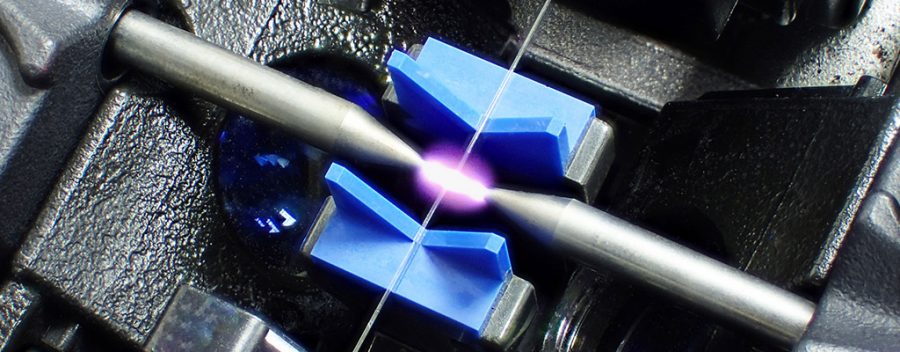

تفاوت تکنولوژی V-groove با Core Alignment در فیوژن فیبر نوری ؟ فیوژن فیبر نوری فرآیندی است که با استفاده از آن دو تار فیبر نوری به یکدیگر جوش داده می شوند تا یک مسیر نوری مستمر ایجاد گردد. تار نوری با استفاده از مجموعه ای از فرایند ها شامل قوس الکتریکی که در ابتدا تار های نوری را تمیز می کنند، سپس دو سطح فیبر را حرارت می دهند. پس از گرم شدن، دو تار نوری به هم متصل می شوند تا یک مسیر نوری یکنواخت ایجاد شود.

هدف از فیوژن اتصال همزمان فیبرها حفظ پایین ترین افت فیبر نوری در عملکرد نوری میباشد. همانظور که میدانید فیوژن فیبر نوری معتبر ترین و مطمئن ترین روش اتصال در شبکه فیبر نوری میباشد چرا که یک فیوژن خوب فاقد افت برگشتی نوری یا ORL میباشد.

تفاوت تکنولوژی V-groove با Core Alignment

البته برای انجام فیوژن فیبر نوری نیاز به دستگاه فیوژن مناسب نیزمی باشد. در جهان پر کاربرد ترین نوع فناوری دستگاه فیوژن، فناوری core alignment میباشد. گرچه در کشورمان با وجود شرکای شرقی تعداد دستگاه های core alignment بسیار کمتر از دستگاه های v-groove میباشد.

دستگاه های فیوژن فیبر نوری

دستگا های core alignment با توجه به تنظیمات دقیق تر و پیچیده تر با اجزای کاملی شامل محموعه ای از لنز ها ، سورس نوری و دوربین های پیشرفته و بازو های حرکتی ، محل قرارگیری تارها و نرم افزار پیشرفته تشخیص ، تنطیم در هر سه محور عملکرد ارسال قوس الکتریکی و فرایند جوش را به اجرا می گذارد، وجود فناوری بالا و تجهیزات پیشرفته قیمت این دستگاه فیوژن را با ارزش نگاشته و معمولا قیمت بالایی دارند.

فناوری V-groove یا Cladding alignment در مقایسه با فناوری Core alignment اجزای کمتر و نرم افزار ساده تری دارد . به همین میزان افت قرارگیری بالاتر و میانگین افت بالاتری نیز دارند.

در انتها اگر شما تنها با فیبرهای نوری مالتی مود سر کار دارید میتوانید دستگاه Cladding alignment یا V-groove را خریداری نماید. در صورتی که پروژه های سینگل مود نیز بخشی از کار شما می باشد حتما دستگاه Core Alignment تهیه نمایید.
