پرسیده شده: آگوست 17, 20202020-08-17T13:44:17+03:30 2020-08-17T13:44:17+03:30در: شبکه فیبر نوری

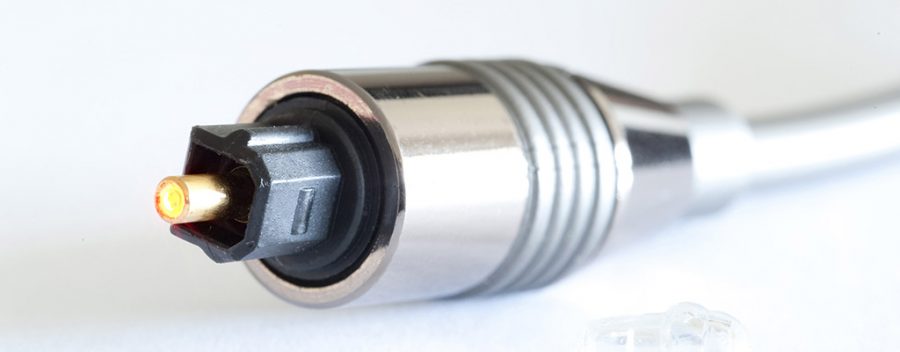

تفاوت کانکتور فیبر نوری FC با ST

  • 5

تفاوت کانکتور فیبر نوری FC با ST ؟ از چه طریق متوچه مالتی مود یا سینگل مود بودن آن شویم؟

تفاوت کانکتور فیبر نوری fc با stکانکتور فیبر نوری FCکانکتور فیبر نوریST
  • 1 1 پاسخ
  • 368 بازدید
  • 0 دنبال کنندگان
  • 0
پاسخ
اشتراک گذاری
  • فیسبوک

    1 پاسخ

    • رای‌ها
    • قدیمی ترین
    • اخیر
    1. تیم پشتیبانی

      تیم پشتیبانی

      • 0 سوال
      • 76 پاسخ
      • 70 بهترین پاسخ
      • 746 امتیاز
      نمایش پروفایل
      بهترین پاسخ
      تیم پشتیبانی
      2020-09-03T11:37:50+03:30اضافه شده سپتامبر 3, 2020در 11:37 ق.ظ پاسخ دهید

      خوب درنگاه اول مشخص است که کانکتور ST نسبت به کانکتور FC نقاط مهندسی دقیق تری دارد. قطر فرول هر دوکانکتور ۲٫۵ میلیمتر می باشد. تفاوت در نوع قرار گیری است. کانکتور ST با سادگی بیشتر در آداپتور خود قرار می گیرد و این در حالی است که کانکتور FC با توجه به رزوه ای بودن آداپتور ملاقات شونده اش به داخل آن پیچ می گردد. هر دو بدنه فلزی دارند و به عنوان کانکتور های فیبر نوری صنعتی شناخته میشوند.

      استاندارد کانکتور فیبر نوری

      گرچه امروزه تنها در کشورهای در حال توسعه کانکتور FC کاربرد دارد بدلیل خطرات ایجاد خراش در هنگام mating و در واقع کانکتور ST بدلیل طراحی مناسب تر و همچنین فرایند ساده تر و کمتر آسیب پذیرتری نسبت به FC در قرارگیری دارد و بیشتر مورد استفاده قرار میگیرد. امروزه کانکتور E-2000 نیز یکی از شگفتی های طراحی صنعتی در صنعت شبکه فیبر نوری می باشد.

      در مورد سوال دوم از سال ۲۰۰۶ بر اساس استاندارد TIA-598 و استانداردهای مرتبط رنگ بندی مانند VDE و IEC میبایستی بدنه کانکتور و بوت کانکتور بر اساس رنگ بندی باشند. بر این اساس در مورد کانکتور های با بدنه فلزی از نوع سینگل مود می بایستی بوت به رنگ آبی و یا سبز باشد و برای مالتی مود بوت برای OM1 بژ، برای OM2 نارنجی و یا مشکی، OM3 فیروزه ای، OM4 بنفش و OM5 لیمویی می باشد.

      تفاوت کانکتور فیبر نوری ST و FC

      پرکاربرد ترین کانکتورهای فیبر نوری

      FC (کانکتور فرول):

      این کانکتور نیز توسط شرکت Nippon Telephone and Telegraph (NTT) طراحی گردید، کانکتور FC دارای یک فرول سرامیکی ۲٫۵ میلی متری از جنس زیرکونیا است که با مکانیسم مهره پیچ در محل خود قرار می گیرد. این کانکتور در هر دو حالت سینگل مود و مالتی مود در دسترس می باشد، اما به طور گسترده ای در برنامه های سینگل مود و شبکه های مخابراتی فیبر نوری با سرعت بالا استفاده می گردد. به خاطر بدنه مستحکم در محیط های با ارتعاش بالا نیز استفاده می شود. افت ورودی آن ۰٫۳ دسی بل است و بیشتر گاربرد نظامی را امروزه دارا می باشد.

      تشخیص و شناسایی کانکتور فیبر نوری

      کانکتور FC

      ST (Straight Tip) (نکته سر راست)
      کانکتور ST توسط شرکت AT & T بوجود آمد و همچنان یکی از محبوب ترین کانکتورهای مورد استفاده در برنامه های مربوط به شبکه فیبر نوری است. این کانکتور دارای افت ورودی حدود ۰٫۲۵ دسی بل است و فیبر را با یک فرول سر پهن سرامیکی ۲٫۵ میلیمتری نگه میدارد که با یک هوزینگ نیزه مانند نیمه پیچ شده در سر جایش قرار میگیرد که تکنسین ها معمولا آنها را با نام های کانکتور “Set and Twist“ ، „Stab and Twist“ ویا “Single Twist” نیز میشناسند.
      کانکتور ST در برنامه های با فواصل طولانی و کوتاه مانند دانشکاه ها یا محیط شبکه شرکت های بزرگ و برنامه های نظامی و همچنین صنعتی استفاده می شود. به علت انعطاف پذیری این کانکتورها به راحتی متصل و جدا می شوند و برای تقریبا ۵۰۰ چرخه متناوب را پشتیبانی مینمایند.
      FOCIS-2 TIA-604-2

      کانکتور ST

      اطلاعات بیشتر:

      https://docs.msp-ict.com/The-best-and-most-used-fiber-optic-connectors-fa.html
