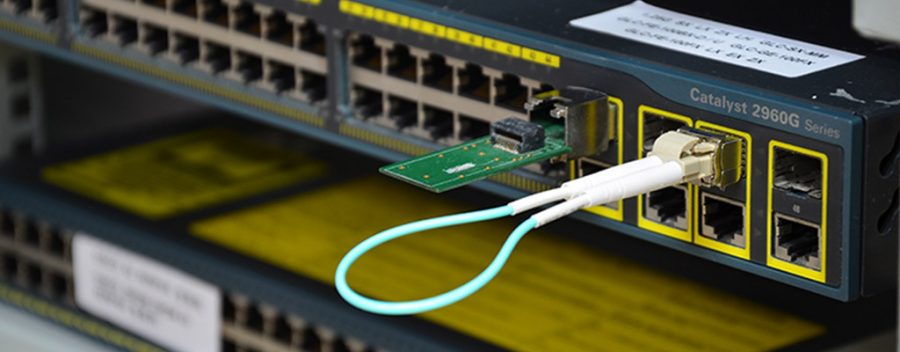

حداکثر مسافت تست شبکه فیبر نوری

حداکثر مسافت تست شبکه فیبر نوری چه میزان است ؟ با پاورمتر و سورس فیبر نوری تا چه میزان مسافت را میتوانچ اندازه گیری نمود.؟ آیا 15 کیلومتر حداکثر است؟ آیا برای تست هر منبع نوری توان خاصی باید داشته باشد؟ به طور کلی انجام تست پاور متر نوری و سورس دقیق ترین و متدوال ترین روش سنجش فیبر نوری است. البته این بستگی به میزان توان خروجی سورس یا منبع نوری و حساسیت پاور متر نوری دارد، به عنوان مثال چنانچه ما با سورس LED با حداکثر توان خروجی 15dBm- شبکه مالتی مود 62,5/125 را تست نماییم نیاز به پاورمتری با حساست تقریبا 10 دسی بل بیشتر میباشد تا فرایند سنجش به شکلی دقیق صورت پذیرد.

محاسبه افت فیبر نوری

یک پاور متر معمولی به راحتی می تواند تا 45dBm – (حداقل مشخصات 55dBm – می باشد ) را اندازه گیری نماید، که محدوده اندازه گیری 30dBm را به ما ارائه می دهد.. با توان 850 نانومتر و در نظر گرفتن افت 3dB / km، توانایی سنجش تا 10 کیلومتر شبکه فیبر نوری میسر می باشد ،گرچه با کمتر بودن کانکتور ها ، کانکشن ها و فیوژن های و افت اتصالات این مسافت را تغییر می یابد، در طول موج 1300 نانومتر و افت 1dB / km، فاصله مورد سنجش تا 30 کیلومتر افزایش می یابد که با کمتر شدن اتصالات و افت شبکه، برد طولانی تری را میتوان مورد سنجش قرارداد.

درآزمایش و سنجش بر پایه ی لیزری ، همانطور که میدانید لیزرها می توانند خروجی 0 تا 10dBm را به شما ارائه نمایند ، که محدوده ای بین 35 تا 55 دسی بل می باشد، و مربوط به بیش از 100 کیلومتر فیبر را پشتیبانی می نماید، و حتی نزدیک به 200 کیلومتر در طول موج 1550 نانومتر! بنابر این شما میتوایند تا برد 200 کیلومتر را با پاور متر نوری و سورس نوری مناسب مورد سنجش قرار دهید.

افت کانکتور فیبر نوری
