رنگ بندی کانکتور فیبر نوری

رنگ بندی کانکتور فیبر نوری به چه شکل می باشد ، تعدادی کانکتور مشکی LC مالتی مد در اختیار ما قرار گرفته که فروشنده می گویید OM3 می باشند، روشی برای تست آن وجود دارد؟ همانطور که می دانید رنگ بندی فیبر نوری TIA-598 مرجع فیبر نوری برای رنگ بندی استاندارد کابل ها و کانکتور های نوری می باشد. با توجه به اینکه در گذشته کانکتور های فیبر نوری با رنگ های مشکی ، خاکستری و نارنجی مشخصه مالتی مد و رنگ زرد سینگل مد طبقه بندی می گردید، ولی با ارائه کانکتور های با بدنه فلزی مانند ST, FC طبقه بندی رنگی کانکتور ها کمی زیر سوال رفت. با این وجود امروزه با پیشرفت فناوری و رعایت استاندارد توسط کلیه تولید کنند گان مطرح رنگ بندی TIA در سطح وسیعی مورد توجه قرار گرفته تاآنجایی که حتی در کانکتور های فلزی نیز قسمت بوت ( قطعه پلاستیکی پشت کانکتور ) عموما با رنگ استاندارد TIA-598 طبقه بندی میشود ، به طور مثال بوت کانکتور ST مالتی مود رنگ فیروزه ای دارد.

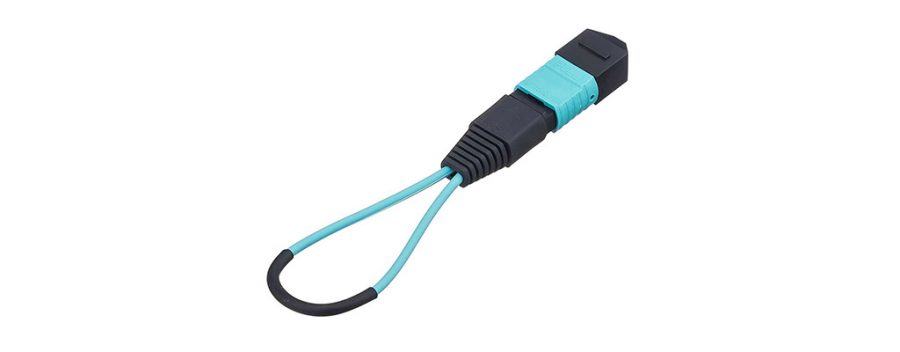

رنگ بندی کانکتور فیبر نوری

بنابر این رعایت نکردن استاندارد رنگ بندی TIA از طرف تولید کننده نشانه خوبی نمی باشد و پیشنهاد می گردد از کاربری این محصولات که به استاندارد بی اعتنایی می نمایند خودداری فرمایید.

https://docs.msp-ict.com/Color-Coding-TIA-598C-fibre-optic-cable-fa.html

جدول رنگ بندی کانکتور
نوع فیبر نوری بدنه کانکتور فیبر نوری Strain Relief/
Mating Adapter
62.5/125 Beige Beige
50/125 Black Black
50/125 laser optimized Aqua Aqua
OM5 Lime Lime
Singlemode Blue Blue
Singlemode APC Green Green
