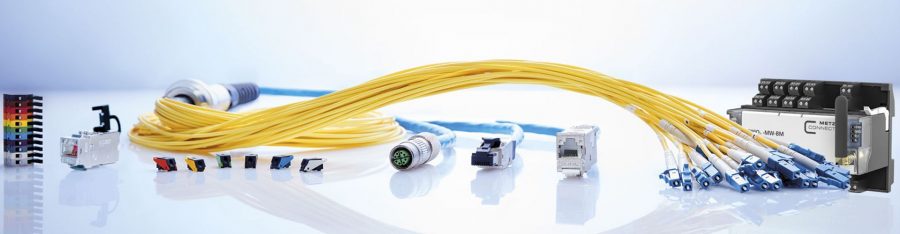

شناسایی کابل فیبر نوری نصب شده
شناسایی کابل فیبر نوری و تشخیص درست نوع آن زمانی که شما می خواهید اطمینان حاصل فرمایید که کابل سفارش داده شده با مشخصات درست به شما تحویل داده شده است مورد اهمیت قرار می گیرد. جهت شناسایی کابل بایستی تا حدودی به استاندارد های بین المللی و مورد اطمینان رجوع فرمایید! طبیعتا دسترسی به این استاندارد ها ممکن است زمان بر و دشوار باشد.
در مورد شناسایی کابل مجموعه منتخب صنعت پارس در خدمت شما عزیزان می باشد – از هر نقطه ای از جهان میتوانید با ما تماس بگیرید. و کارشناسان ما شما را در مورد شناسایی فیبر راهنمایی می نمایند همچنین میتوانید با کابل های فیبر نوری از طریق بررسی لینک زیر بیشتر آشنا شوید.
دسته بندی کابل فیبر نوری – بر اساس استاندارد
کابل های فیبر نوری استاندارد
در نظر داشته باشید که استاندارد ها و لزوم رعایت آنها نه تنها به ما در راحت تر درک نمودن مطالب و فرایند ها یاری می رسانند بلکه صرفه جویی در زمان را نیز به همراه دارند.
تولید کنندگان معتبر همواره به پرینت کد ها (لیبل روی کابل ) روی کابل های فیبر نوری بر اساس استاندارد های موجود جهت شناسایی سریعتر فیبر های نوری نموده اند، گرچه هنوز در این مورد برخی از تولید کنندگان سلیقه ای عمل می کنند اما استاندارد های لازم در این زمینه امروز شکل گرفته اند و از طرف تولید کنندگان معتبری چون کورنینگ CORNING و متز کانکت METZ CONNECT و تولید کنندگان معتبر اروپایی و آمریکایی رعایت می شوند، مهم ترین این استانداردها جهت شناسایی سریع شامل استاندارد های TIA/EIA ، که می توانید از روی رنگ روکش کابل بر اساس این استاندارد نوع آن را تشخیص دهید واستاندارد ISO/IEC11801 , EN50173 که با کاراکترهای اختصاری میتوانید نوع کابل را شناسایی نماید ، طبقه بندی استاندارد IEC 60794-2-11 که فرایند جالب کد بندی ساختار فیبر را در خود جای داده است و همچنین میتوانید شماره فنی کابل را شناسایی نمایید ، و به اطلاعات فنی کابل دسترسی یابید.
استاندارد رنگ بندی فیبر نوری TIA-598
همانطور که در استاندارد TIA-598C عنوان شد، کابل های فیبر نوری دارای تقسیم بندی از لحاظ رنگ روکش می باشند. بیشتر تولید کنندگان معتبر امروزه کابل های فیبر نوری داخلی indoor را بر اساس این رنگ بندی با روکش مخصوص به نوع فیبر تولید می نمایند.
برای مثال کابل فیبر با رنگ فیروزه ای به یقین نوع مالتی مد ( چند حالته ) OM3 می باشد و دارای مشخصات فیبر نوری OM3 می باشد.
استاندارد ISO/IEC11801
طبقه بندی IEC 60794-2-11 که تشخیص سریع کابل را به همراه دارد.
پر اهمیت ترین استاندارد شناسایی کابل فیبر نوری بر اساس ساختار در صنعت فیبر استاندارد DIN EN IEC 60794-2-11 (VDE 0888-10) می باشد و بر اساس میزان استفامت کابل در شرایط محیطی ، نو در ادامه حروف های مرتبط و اختصار طبقه بندی کامل کابل ها نوری را انجام داده است و از اهمیت بالایی در صنعت فیبر نوری برخوردار است. معمولا تمام تولید کنندگان کابل های اروپایی و آمریکایی معتبر مشخصه ساختاری کابل را بر اساس این استاندارد و استاندارد ISO/IEC 11801 روی کابل پرینت می نمایند و در داخل دیتا شیت (اطلاعات فنی محصول) و نیز مشخص می نمایند تا اینکه مصرف کنندگان به راحتی ساختار کابل را شناسایی نمایند و از ویژگی های آن در صورت آشنایی با استاندارد بهره مند گردند.
جهت آشنایی بیشتر با این استاندارد میتوانید لینک زیر را دنبال فرمایید:
شناسایی کابل های فیبر نوری Outdoor و Indoor
جهت شناسایی کابل گام های زیر را به ترتیب بررسی فرمایید:
۱٫ رنگ روکش را بررسی نمایید. در برنامه های غیر نظامی:
• مالتی مد OM1/OM2 : نارنجی
• مالتی مد OM3 : فیروزه ای
• مالتی مد OM4 : بنفش
• مالتی مد OM5 : سبز لیمویی
• سینگل مد OS2 : زرد
۲٫ چاپ روی کابل را بخوانید
• به دنبال OM1 (G62.5/125) ، OM2 (G50/125) ، OM3 (G50/125) ، OM4 (G50/125) و یا OS2 (E9/125) باشید
ممکن است به جای کاراکتر OM1 تنها G62.5/125 روی کابل چاپ شده باشد یا به جای OM2 فقط G50/125 ،. برای OM3 ممکن است G50/125 LOMMF ( به معنی فیبر مالتی مد بهینه شده با لیزر یا Laser Optimized MMF ) چاپ شده باشد و یا به جای OS2 تنها E9/125 روی کابل چاپ شده باشد.
Category
Color
Fiber type
attenuation
(dB/km)
Wavelength
۸۵۰ nm
۱۳۱۰ nm
۱۳۸۳ nm
۱۵۵۰ nm
Multimode Fiber
OM1
orange
G62,5/125
۳,۵
۱,۵
n.a.
n.a.
OM2
orange
G50/125
OM3
aqua
G50/125
۳,۰
۱,۵
n.a.
n.a.
OM4
violett
OM5
lime
G50/125
Monomode Fiber (Single-Mode Fiber)
OS1
gelb
E9/125
n.a.
۱,۰
n.a.
۱,۰
OS2
۰,۴
۰,۴
۰,۴
EMB : پهنای باند حالت های موثر
OFL : حداکثر پهنای باند دسترسی
• به دنبال نوشته ای مانند OFNP، OFNR، LSZH و یا FRNC باشید.
• به دنبال هرگونه یادداشت در مورد ساختار فیبر نوری باشند (دوبلکس ، تاکتیکی و A-DQ(BN)2Y) باشید
رنگ روکش را بررسی نمایید
در ابتدا ، همیشه رنگ روکش کابل را بررسی فرمایید. طبق استانداردهای TIA/EIA روکش کابل های غیر نظامی فیبر نوری مطابق جدول بالا می باشد، البته اکثر تولید کنندگان معتبر در مورد کابل های indoor این ضرروت را رعایت می نمایند، اما در مورد کابل های Outdoor ضرورت همیشه رعایت نمی شود، با این حال: در TIA 598-C ، استفاده از رنگ های مختلف ژاکت تا زمانی که کابل دارای لیبل پرینت شده مشخص شده باشد ، مجاز است. لطفاً قبل از تلاش برای تهیه شناسه مثبت ، پرینت روی کابل را بررسی نمایید یا با سازنده تماس بگیرید!
حتی اگر قبلاً به رنگ کابل دقت نموده اید ، پرینت روی کابل را بررسی نماید. ممکن است بلافاصله مشکل شناسایی کابل را برای شما حل نماید. با این حال ، از آنجا که پرینت های روی کابل نمی توانند جزئیات بسیار کاملی را ارائه نمایند، معمولا شرح مختصر یا اختصارات کلیدی را در پرینت یک کابل میتوانید مشاهده فرمایید.
