محاسبه افت – شبکه فیبر نوری

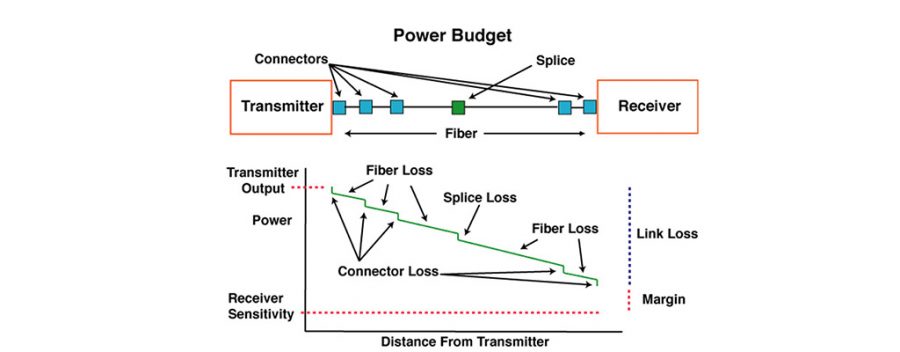

محاسبه افت فیبر نوری، جهت اندازه گیری و محاسبه افت فیبر نوری بایستی مجموع افت فیوژن ها، افت کانکتور ها و افت تار نوری را با هم محاسبه نماییم. مقادیر افت شبکه فیبر نوری بایستی با معیارهای تست اندازه گیری مطابقت داشته باشند. جهت اندازه گیری افت میزان +/- 0,2 تا -0,5 دسی بل dB را می توان به عنوان بازه تلورانس در نظر گرفت که سبب قبول یا عدم قبول تست اندازه گیری افت می شود. کانکتور های مالتی مد معمولا بین 0,2 تا 0,5 دسی بل افت دارند. آن دسته از کانکتور های سینگل مد که در کارخانه تولید می شوند و یا با اسپلایس فیوژن متصل شده باشند، افت 0,1 تا 0,2 دسی بل را به خود اختصاص می دهند. کانکتور های سینگل مد که در محل سربندی مکانیکی می شوند ممکن است افت هایی به اندازه 0,5 تا 1,0 دسی بل را داشته باشند. اکنون در دو حالت عادی و نامناسب آنها را مورد محاسبه قرار می دهیم.
| Fiber Type | Wavelength | Fiber Loss |
|---|---|---|
| Multimode 50/125 µm (OM2/OM3/OM4) | 850 nm | 3,5 dB/km |
| Multimode 62.5/125 µm (OM1) | 850 nm | 3,5 dB/km |
| Single-mode 9 µm | 1310 nm | 0,4 dB/km |
| Single-mode 9 µm | 1550 nm | 0,3 dB/km |
| Typical | TIA 568 Max | |||
| 850 nm | 1300 nm | 850 nm | 1300 nm | |
| Total Fiber Loss (dB) | 0,6 | 0,2 | 0.7 | 0,3 |
| Total Connector Loss (dB) | 0,9 | 0,9 | 2.25 | 2.25 |
| Total Splice Loss (dB) | 0,3 | 0,3 | 0.3 | 0.3 |
| Other (dB) | 0 | 0 | 0 | 0 |
| Total Link Loss (dB) | 1,8 | 1,4 | 3.25 | 2,85 |
